Ammortizzatori Oleodinamici per Applicazioni Elettriche Industriali

Come funziona uno Smorzatore Oleodinamico

Il principio di funzionamento di questi dispositivi si basa sul forzato passaggio di olio attraverso orifizi calibrati interni. Quando lo stelo viene sollecitato dall’impatto, il fluido viene spinto attraverso questi passaggi a sezione controllata, generando una resistenza proporzionale alla velocità di ingresso.

L’energia viene così assorbita progressivamente lungo la corsa, evitando il picco di forza ed il conseguente rimbalzo che si verificherebbe in una battuta rigida.

A questo meccanismo di smorzamento si affianca una molla di ritorno che, al termine della fase di assorbimento, riporta lo stelo nella posizione di riposo. Internamente, una valvola unidirezionale gestisce il flusso dell’olio nelle due direzioni, garantendo che la fase di riarmo avvenga rapidamente — in frazioni di secondo — senza interferire con la fase attiva di smorzamento.

Questo ciclo rapido è particolarmente critico nelle applicazioni di richiusura automatica degli interruttori di rete, dove il dispositivo deve essere pronto per un nuovo intervento nell’arco di pochissimo tempo dalla manovra precedente.

Tipologie di Ammortizzatori Oleodinamici: tre soluzioni per altrettante esigenze applicative

Non esiste un ammortizzatore universale per il settore elettrico industriale. Le specifiche dell’applicazione — tensione nominale del quadro, tipo di movimento dei contatti, spazio disponibile, frequenza delle manovre — determinano quale configurazione adottare.

Le soluzioni disponibili sono tre, ciascuna concepita per un contesto tecnico ben definito.

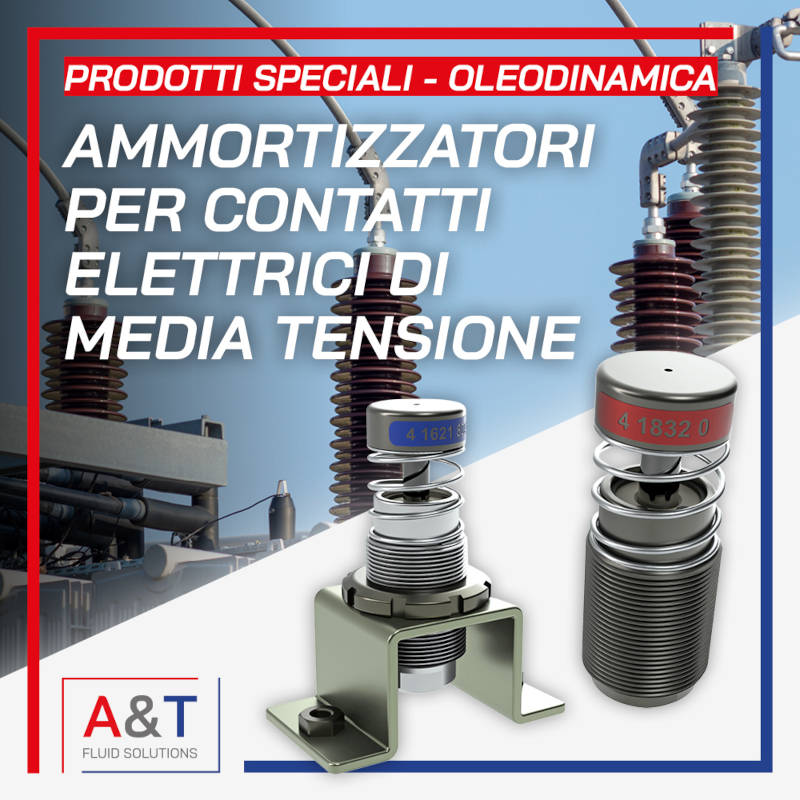

Ammortizzatori per quadri di media tensione

Progettati per essere integrati direttamente nei quadri elettrici di media tensione, questi dispositivi si distinguono per le dimensioni estremamente compatte a fronte di prestazioni elevate. La compattezza non è un compromesso, ma una specifica tecnica: gli spazi interni dei quadri MV impongono vincoli dimensionali precisi, e il dispositivo deve garantire la propria efficacia senza interferire con gli altri componenti dell’apparato.

Tra queste soluzioni rientrano anche gli ammortizzatori per quadri di media tensione progettati per l’integrazione nei sistemi di interruzione.

Ammortizzatori ad alte prestazioni per il settore dell’alta tensione

Dedicati agli interruttori di alta tensione, questi smorzatori sono progettati specificamente per evitare il rimbalzo del polo — fenomeno che, a livelli di tensione elevati, può avere conseguenze gravi sulla tenuta dielettrica e sull’integrità del sistema di estinzione dell’arco. In questo contesto, la riproducibilità della curva di smorzamento e la stabilità delle prestazioni nel tempo sono parametri critici.

In applicazioni ad alta tensione, sono disponibili soluzioni ad alte prestazioni progettate per garantire la stabilità della curva di smorzamento nel tempo.

Ammortizzatori progressivi autocompensanti

Questa serie è concepita per lo smorzamento di elementi in rapido movimento soggetti a carichi elevati. La caratteristica distintiva è la progressività della risposta: la resistenza aumenta in funzione della velocità di impatto, adattando il profilo di frenatura alle condizioni effettive di ogni ciclo.

L’autocompensazione consente al dispositivo di mantenere prestazioni costanti al variare delle condizioni operative, senza necessità di regolazione manuale.

In presenza di carichi variabili, possono essere utilizzati ammortizzatori progressivi autocompensanti in grado di adattare la risposta alle condizioni operative.

Vantaggi tecnici e impatto sull'affidabilità dell'impianto

Inserire un sistema di dissipazione dell’energia correttamente dimensionato nell’architettura di un quadro elettrico non significa solo proteggere le parti meccaniche dall’usura da impatto. Significa intervenire su più livelli della catena di affidabilità dell’impianto.

I principali vantaggi si possono sintetizzare nei seguenti punti.

• Eliminazione del rimbalzo meccanico: nei sezionatori e negli interruttori, anche un rimbalzo di pochi millimetri dei contatti può causare archi elettrici secondari indesiderati, con effetti potenzialmente distruttivi sulle superfici di contatto.
• Riduzione delle sollecitazioni strutturali: la battuta controllata riduce le forze impulsive trasmesse al telaio del quadro, estendendo la vita operativa dei componenti di supporto e delle connessioni bullonate.
• Supporto ai cicli di richiusura rapida: il riarmo automatico e rapido dello smorzatore garantisce che il dispositivo sia operativo per la manovra successiva senza tempi morti, aspetto determinante per interruttori soggetti a cicli di richiusura automatica imposti dalla protezione di rete.
• Operatività in range termici estesi: la progettazione per un intervallo operativo compreso tra -20°C e +70°C assicura l’efficacia del dispositivo anche nelle condizioni ambientali più critiche, come cabine esterne o ambienti industriali con forti sbalzi termici stagionali.
• Manutenzione ridotta: la combinazione di elevato numero di cicli garantito e lunga vita operativa si traduce direttamente in una riduzione degli interventi manutentivi programmati, con benefici tangibili sul costo totale di ownership dell’apparecchiatura.

Gestione del moto: assiale e rotatorio

Un aspetto spesso sottovalutato in fase di progettazione riguarda la compatibilità tra il tipo di movimento del meccanismo di azionamento e la modalità di installazione dello smorzatore.

Nei sistemi con movimento lineare — la configurazione più comune nei contatti dei quadri MV — il dispositivo viene montato coassialmente alla direzione del moto, in modo da ricevere la forza d’impatto lungo l’asse dello stelo. Questa geometria ottimizza l’efficienza di smorzamento e azzera le forze radiali sull’albero.

Nei meccanismi con azionamento rotatorio, invece, è necessario interporre un sistema di leveraggi per convertire il moto rotatorio in lineare prima che questo raggiunga lo smorzatore.

Questo non è un dettaglio marginale: applicare direttamente un moto rotatorio a uno stelo non progettato per ricevere spinte radiali significative può compromettere la tenuta delle guarnizioni e ridurre drasticamente la vita del componente. La corretta progettazione del leveraggio è quindi parte integrante della soluzione, non un elemento separato.

Applicazioni: dove gli Ammortizzatori Oleodinamici fanno la differenza

Il campo applicativo di questi smorzatori è delimitato dal contesto tecnico per cui sono stati progettati. Ingegneri e progettisti li incontrano tipicamente nei seguenti ambiti:

• Quadri di media tensione (MV switchgear): sia in configurazione fissa che estraibile, dove i contatti dei sezionatori di terra, degli interruttori a vuoto e dei disconnettori richiedono controllo dell’impatto a fine corsa.
• Interruttori di alta tensione (HV circuit breakers): in particolare nelle configurazioni a SF6 o a vuoto, dove la velocità di apertura dei poli è elevata e il rimbalzo dei contatti deve essere positivamente escluso.
• Sistemi di azionamento meccanico dei quadri: meccanismi a molla, a motore o a leva che comandano l’apertura e la chiusura dei circuiti principali, soggetti a elevate velocità di impatto a fine corsa.

In tutti questi casi, la funzione dello smorzatore non è isolata: il dispositivo opera in sinergia con gli altri componenti del sistema di azionamento (molle di carica, leveraggi, blocchi di fine corsa meccanici) e deve essere dimensionato considerando l’intero profilo dinamico della manovra, non solo la velocità di impatto.

Come scegliere lo Smorzatore Oleodinamico corretto

La scelta di uno smorzatore oleodinamico per applicazioni elettriche industriali non può essere approssimativa. I parametri da definire in fase di specifica sono precisi e la loro corretta valutazione è condizione necessaria per ottenere le prestazioni attese.

Tra i criteri principali da considerare:

• Energia cinetica da dissipare per ciclo: espressa in joule, è il parametro fondamentale che dimensiona la capacità dell’ammortizzatore. Si calcola a partire dalla massa delle parti mobili e dalla loro velocità di impatto.
• Velocità di impatto: influisce direttamente sul profilo di forza generato dallo smorzatore. Velocità elevate richiedono dispositivi con caratteristica progressiva per evitare picchi di forza eccessivi.
• Frequenza delle manovre e cicli operativi totali: un sistema soggetto a numerose manovre giornaliere — come un interruttore di rete in zona a frequente perturbazione — richiede un dispositivo certificato per un numero elevato di cicli, con caratteristiche di usura ben documentate.
• Condizioni ambientali di installazione: temperatura minima e massima di esercizio, presenza di umidità condensa, esposizione a polveri o agenti chimici. Il range operativo certificato del dispositivo deve coprire l’intero spettro delle condizioni reali.
• Tipologia di moto e geometria di installazione: movimento assiale o rotatorio, spazio disponibile, modalità di fissaggio. Per quadri con spazi particolarmente ridotti, la compattezza dimensionale diventa un requisito tecnico a tutti gli effetti.
• Requisiti di riarmo: nei sistemi di richiusura rapida, il tempo di ritorno alla posizione di riposo è un parametro da verificare rispetto ai tempi di ciclo dell’interruttore.

Quando questi parametri sono definiti con precisione, la selezione del dispositivo più adatto — tra le soluzioni per media tensione, alta tensione o la serie progressiva autocompensante — diventa un’operazione ingegneristica strutturata, non un’approssimazione per analogia.
