Amortisseurs Oléohydrauliques pour applications électriques industrielles

Comment fonctionne un amortisseur oléohydraulique

Le principe de fonctionnement de ces dispositifs repose sur le passage forcé de l’huile à travers des orifices internes calibrés. Lorsque la tige est sollicitée par l’impact, le fluide est poussé à travers ces passages à section contrôlée, générant une résistance proportionnelle à la vitesse d’entrée.

L’énergie est ainsi absorbée progressivement tout au long de la course, évitant le pic de force et le rebond qui en résulterait dans le cas d’une butée rigide.

À ce mécanisme d’amortissement s’ajoute un ressort de rappel qui, à la fin de la phase d’absorption, ramène la tige en position de repos. En interne, une soupape unidirectionnelle gère le flux d’huile dans les deux directions, garantissant que la phase de réarmement se produise rapidement — en fractions de seconde — sans interférer avec la phase active d’amortissement.

Ce cycle rapide est particulièrement critique dans les applications de réenclenchement automatique des disjoncteurs de réseau, où le dispositif doit être prêt pour une nouvelle intervention dans un délai très court après la manœuvre précédente.

Typologies d'amortisseurs oléohydrauliques : trois solutions pour autant d'exigences applicatives

Il n’existe pas d’amortisseur universel pour le secteur électrique industriel. Les spécifications de l’application — tension nominale du tableau, type de mouvement des contacts, espace disponible, fréquence des manœuvres — déterminent la configuration à adopter.

Les solutions disponibles sont au nombre de trois, chacune conçue pour un contexte technique bien défini.

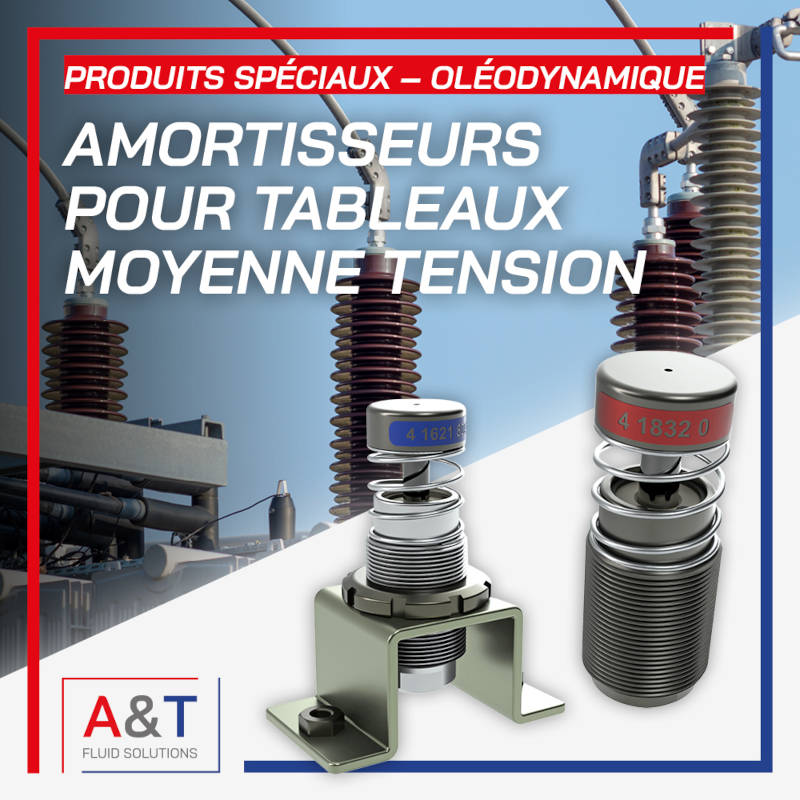

Amortisseurs pour tableaux moyenne tension

Conçus pour être intégrés directement dans les tableaux électriques moyenne tension, ces dispositifs se distinguent par leurs dimensions extrêmement compactes associées à des performances élevées. La compacité n’est pas un compromis, mais une spécification technique : les espaces internes des tableaux MT imposent des contraintes dimensionnelles précises, et le dispositif doit garantir son efficacité sans interférer avec les autres composants de l’appareil.

Parmi ces solutions figurent également les amortisseurs pour tableaux moyenne tension conçus pour l’intégration dans les systèmes d’interruption.

Amortisseurs haute performance pour le secteur haute tension

Dédiés aux disjoncteurs haute tension, ces amortisseurs sont spécifiquement conçus pour éviter le rebond du pôle — phénomène qui, à des niveaux de tension élevés, peut avoir des conséquences graves sur la tenue diélectrique et l’intégrité du système d’extinction de l’arc. Dans ce contexte, la reproductibilité de la courbe d’amortissement et la stabilité des performances dans le temps sont des paramètres critiques.

Dans les applications haute tension, des solutions haute performance sont disponibles, conçues pour garantir la stabilité de la courbe d’amortissement dans le temps.

Amortisseurs progressifs autocompensés

Cette série est conçue pour l’amortissement d’éléments en mouvement rapide soumis à des charges élevées. La caractéristique distinctive est la progressivité de la réponse : la résistance augmente en fonction de la vitesse d’impact, adaptant le profil de freinage aux conditions réelles de chaque cycle.

L’autocompensation permet au dispositif de maintenir des performances constantes malgré la variation des conditions de fonctionnement, sans nécessiter de réglage manuel.

En présence de charges variables, des amortisseurs progressifs autocompensés peuvent être utilisés, capables d’adapter la réponse aux conditions de fonctionnement.

Avantages techniques et impact sur la fiabilité de l'installation

Intégrer un système de dissipation de l’énergie correctement dimensionné dans l’architecture d’un tableau électrique ne signifie pas seulement protéger les parties mécaniques contre l’usure due aux chocs. Cela signifie intervenir à plusieurs niveaux de la chaîne de fiabilité de l’installation.

Les principaux avantages peuvent être résumés comme suit.

• Élimination du rebond mécanique : dans les sectionneurs et les disjoncteurs, même un rebond de quelques millimètres des contacts peut provoquer des arcs électriques secondaires indésirables, avec des effets potentiellement destructeurs sur les surfaces de contact.
• Réduction des contraintes structurelles : l’arrêt contrôlé réduit les forces impulsionnelles transmises au châssis du tableau, prolongeant la durée de vie des composants de support et des connexions boulonnées.
• Support aux cycles de réenclenchement rapide : le réarmement automatique et rapide de l’amortisseur garantit que le dispositif est opérationnel pour la manœuvre suivante sans temps mort, aspect déterminant pour les disjoncteurs soumis à des cycles de réenclenchement automatique imposés par la protection du réseau.
• Fonctionnement sur des plages de température étendues : la conception pour une plage de fonctionnement comprise entre -20°C et +70°C assure l’efficacité du dispositif même dans les conditions environnementales les plus critiques, telles que les postes extérieurs ou les environnements industriels soumis à de fortes variations thermiques saisonnières.
• Maintenance réduite : la combinaison d’un nombre élevé de cycles garanti et d’une longue durée de vie opérationnelle se traduit directement par une réduction des interventions de maintenance programmée, avec des bénéfices tangibles sur le coût total de possession de l’équipement.

Gestion du mouvement : axial et rotatif

Un aspect souvent sous-estimé lors de la phase de conception concerne la compatibilité entre le type de mouvement du mécanisme de commande et le mode d’installation de l’amortisseur.

Dans les systèmes à mouvement linéaire — la configuration la plus courante dans les contacts des tableaux MT — le dispositif est monté coaxialement à la direction du mouvement, de manière à recevoir la force d’impact le long de l’axe de la tige. Cette géométrie optimise l’efficacité de l’amortissement et élimine les forces radiales sur l’arbre.

Dans les mécanismes à actionnement rotatif, en revanche, il est nécessaire d’interposer un système de leviers pour convertir le mouvement rotatif en mouvement linéaire avant qu’il n’atteigne l’amortisseur.

Ce n’est pas un détail marginal : appliquer directement un mouvement rotatif à une tige non conçue pour recevoir des efforts radiaux importants peut compromettre l’étanchéité des joints et réduire drastiquement la durée de vie du composant. La conception correcte du système de leviers fait donc partie intégrante de la solution, et non d’un élément séparé.

Applications : où les amortisseurs oléohydrauliques font la différence

Le champ d’application de ces amortisseurs est défini par le contexte technique pour lequel ils sont conçus. Les ingénieurs et concepteurs les rencontrent généralement dans les domaines suivants :

• Tableaux moyenne tension (MV switchgear) : en configuration fixe ou débrochable, où les contacts des sectionneurs de terre, des disjoncteurs à vide et des sectionneurs nécessitent un contrôle de l’impact en fin de course.
• Disjoncteurs haute tension (HV circuit breakers) : en particulier dans les configurations SF6 ou à vide, où la vitesse d’ouverture des pôles est élevée et le rebond des contacts doit être absolument évité.
• Systèmes de commande mécanique des tableaux : mécanismes à ressort, à moteur ou à levier qui commandent l’ouverture et la fermeture des circuits principaux, soumis à des vitesses d’impact élevées en fin de course.

Dans tous ces cas, la fonction de l’amortisseur n’est pas isolée : le dispositif fonctionne en synergie avec les autres composants du système de commande (ressorts de charge, leviers, butées mécaniques de fin de course) et doit être dimensionné en tenant compte de l’ensemble du profil dynamique de la manœuvre, et pas seulement de la vitesse d’impact.

Comment choisir le bon amortisseur oléohydraulique

Le choix d’un amortisseur oléohydraulique pour applications électriques industrielles ne peut pas être approximatif. Les paramètres à définir lors de la phase de spécification sont précis et leur évaluation correcte est une condition nécessaire pour obtenir les performances attendues.

Parmi les principaux critères à considérer :

• Énergie cinétique à dissiper par cycle : exprimée en joules, c’est le paramètre fondamental qui dimensionne la capacité de l’amortisseur. Elle se calcule à partir de la masse des parties mobiles et de leur vitesse d’impact.
• Vitesse d’impact : influence directement le profil de force généré par l’amortisseur. Des vitesses élevées nécessitent des dispositifs à caractéristique progressive afin d’éviter des pics de force excessifs.
• Fréquence des manœuvres et cycles opérationnels totaux : un système soumis à de nombreuses manœuvres quotidiennes — comme un disjoncteur de réseau dans une zone sujette à des perturbations fréquentes — nécessite un dispositif certifié pour un nombre élevé de cycles, avec des caractéristiques d’usure bien documentées.
• Conditions environnementales d’installation : température minimale et maximale de fonctionnement, présence d’humidité ou de condensation, exposition à des poussières ou à des agents chimiques. La plage de fonctionnement certifiée du dispositif doit couvrir l’ensemble des conditions réelles.
• Type de mouvement et géométrie d’installation : mouvement axial ou rotatif, espace disponible, mode de fixation. Pour les tableaux avec des espaces particulièrement réduits, la compacité dimensionnelle devient une exigence technique à part entière.
• Exigences de réarmement : dans les systèmes de réenclenchement rapide, le temps de retour à la position de repos est un paramètre à vérifier par rapport aux temps de cycle du disjoncteur.

Lorsque ces paramètres sont définis avec précision, la sélection du dispositif le plus approprié — parmi les solutions moyenne tension, haute tension ou la série progressive autocompensée — devient une opération d’ingénierie structurée, et non une approximation par analogie.
